La compatibilidad de placa base micro ATX en caja ATX es total
La compatibilidad de placa base micro ATX en caja ATX es la capacidad técnica de instalar una placa de dimensiones reducidas (mATX) en un chasis diseñado para placas estándar. Es totalmente posible ya que los estándares de anclaje son compartidos y retrocompatibles.
El ecosistema de hardware se rige por normas de dimensiones estrictas. El estándar ATX (Advanced Technology eXtended) define no solo el tamaño, sino la posición de los agujeros para los tornillos y la disposición de los puertos traseros. Al ser el formato más grande de la gama común, las cajas ATX actúan como un contenedor universal para formatos inferiores.
{inAds}
Anatomía técnica del estándar de montaje
Para entender por qué una placa pequeña encaja en una caja grande, hay que analizar el sistema de stand-offs o separadores. Estos son los tornillos hexagonales que elevan la placa base para evitar que el circuito toque el metal del chasis.

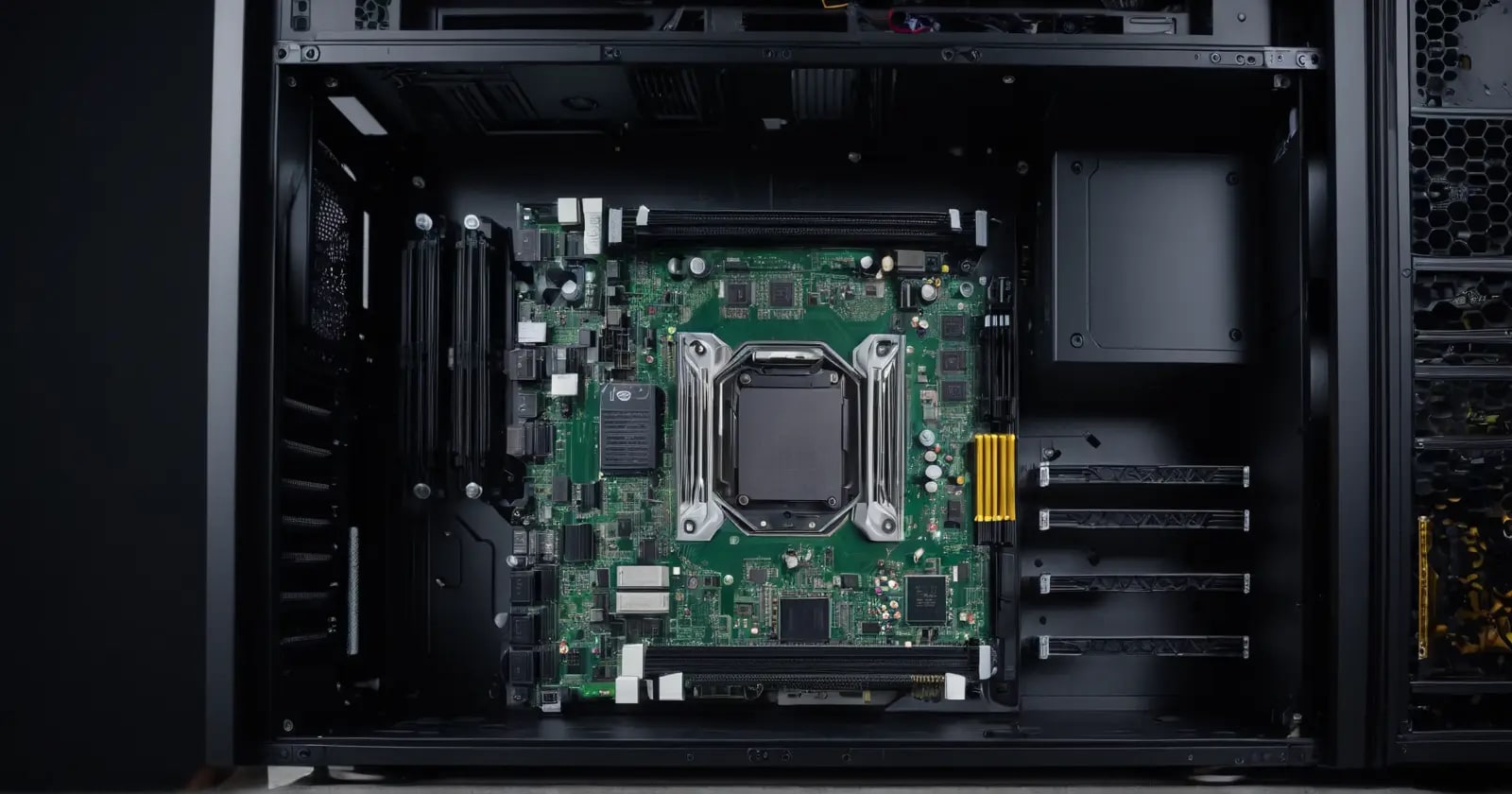

Una caja ATX tiene una disposición de agujeros predefinida. La placa micro ATX utiliza exactamente la misma ubicación de tornillos en su parte superior y lateral. La única diferencia es que la placa mATX es más corta, por lo que los separadores inferiores de la caja ATX quedan vacíos.
| Especificación | Placa ATX (Estándar) | Placa Micro ATX (mATX) |
|---|---|---|
| Dimensiones típicas | 305 x 244 mm | 244 x 244 mm |
| Puntos de anclaje | 9 o más | 6 a 8 |
| Compatibilidad de caja | Solo cajas ATX o E-ATX | Cajas ATX, mATX y algunas Mini-ITX |
| Espacio de expansión | Hasta 7 slots PCIe | Hasta 4 slots PCIe |
Impacto en el flujo de aire y gestión de cables
Instalar una placa micro ATX en un chasis más grande altera la dinámica interna del equipo. No afecta al rendimiento del procesador, pero sí a la termodinámica del sistema.
En primer lugar, queda un espacio vacío considerable en la parte inferior de la caja. Esto puede mejorar la ventilación, ya que el aire circula con menos obstrucciones hacia la tarjeta gráfica. Sin embargo, también puede crear zonas de aire estancado si no se colocan ventiladores adicionales en la parte frontal inferior.
En cuanto al cableado, el volumen extra de la caja ATX facilita el cable management. Hay más espacio para esconder los cables de la fuente de alimentación en el panel posterior. El único inconveniente es que algunos cables, como el del panel frontal (encendido y reset), podrían quedar cortos si el chasis es excesivamente grande y la placa mATX está posicionada muy arriba.
Limitaciones funcionales del montaje híbrido
Aunque la compatibilidad es total a nivel físico, existen matices operativos que el usuario debe considerar antes del ensamblaje.
La principal limitación es el aprovechamiento de los slots de expansión. Una caja ATX ofrece espacio para siete tarjetas, pero una placa mATX solo tiene cuatro ranuras. Esto significa que, aunque la caja tenga espacio para más hardware, la placa base es el cuello de botella.
Otro punto relevante es la estética. Al montar una placa pequeña en una torre grande, se produce un efecto visual de "vacío" en la parte inferior. Para muchos usuarios, esto rompe la simetría visual del montaje, aunque no impacte en la estabilidad del sistema.
Placa base micro ATX frente a placa base ATX
La alternativa directa es optar por una placa base de tamaño completo (ATX). La elección entre ambas depende de la prioridad entre capacidad de expansión y presupuesto.
Una placa ATX suele ofrecer más ranuras para memoria RAM y más puertos PCIe para tarjetas de sonido, capturadoras o almacenamiento NVMe. Esto la hace ideal para estaciones de trabajo. Por el contrario, la micro ATX suele ser más económica al requerir menos material de fabricación y circuitos más compactos.
En una caja ATX, la placa mATX es la opción eficiente si no se planea llenar el equipo de tarjetas adicionales. La placa ATX es la opción lógica si se busca el máximo aprovechamiento del espacio físico del chasis y una estética llena.
Dudas comunes sobre el ensamblaje de formatos
¿Qué diferencia hay entre ATX y micro ATX?
La diferencia principal reside en las dimensiones físicas y la capacidad de expansión. Mientras que la ATX mide aproximadamente 305 mm de alto, la micro ATX se reduce a 244 mm, lo que implica menos ranuras para componentes adicionales y, generalmente, un precio de venta más bajo.
¿Qué es una placa base micro ATX?
Es un factor de forma de placa base que equilibra el tamaño reducido con la funcionalidad. Permite mantener la compatibilidad con procesadores de gama alta y memorias estándar, pero en un formato más compacto que encaja tanto en cajas mATX como en cajas ATX.
¿Qué es más pequeño, micro ATX o mini ITX?
El formato Mini-ITX es significativamente más pequeño, midiendo solo 170 x 170 mm. Mientras que la micro ATX es una versión recortada de la estándar, la Mini-ITX está diseñada para equipos ultra compactos y suele limitar la RAM a solo dos ranuras.
