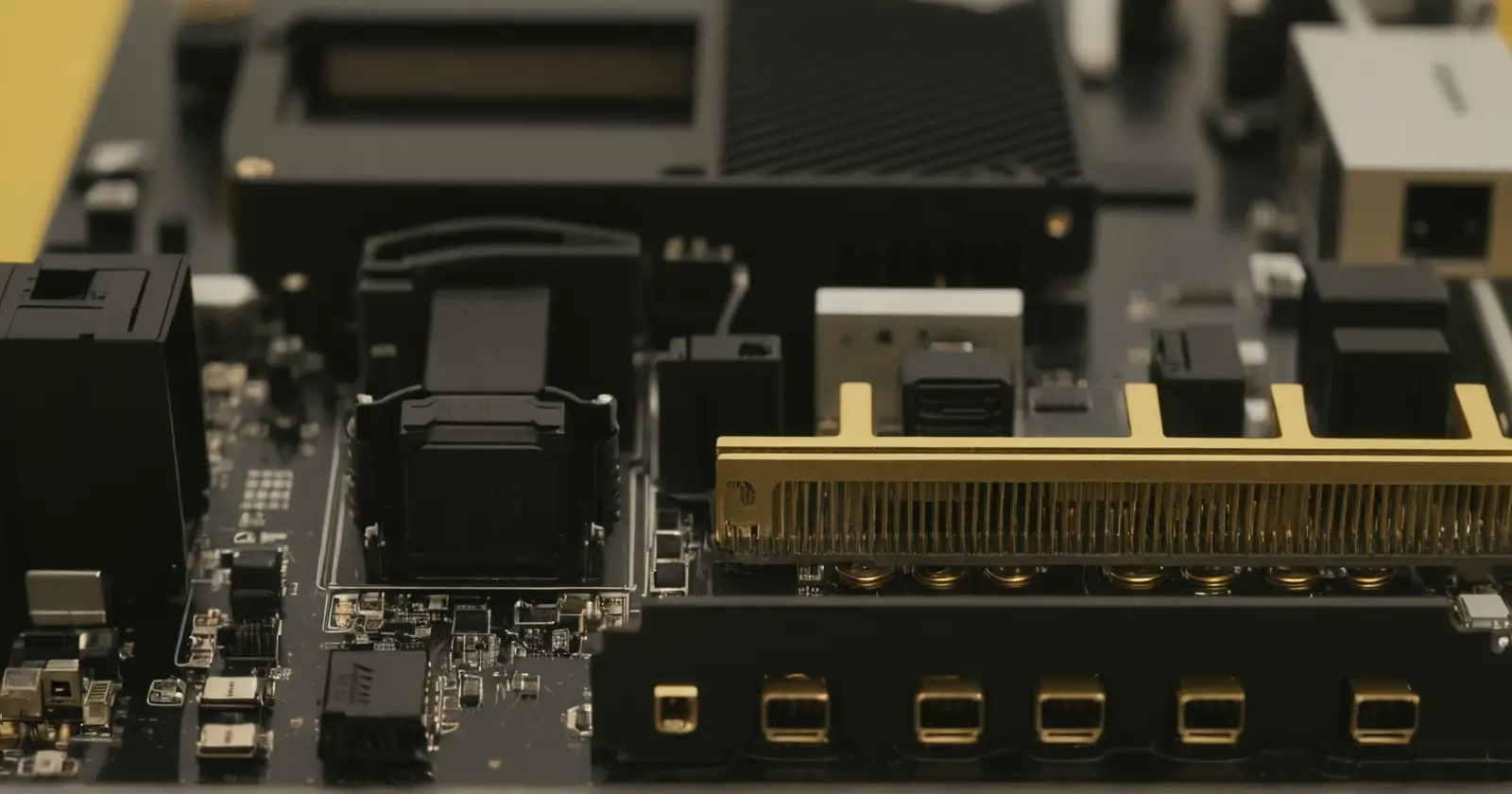

Qué es la ranura AGP 8x y cómo funciona en la placa base
En informática, Accelerated Graphics Port o AGP (en español "Puerto de gráfico acelerado") es una especificación de bus que proporciona una conexión directa entre la tarjeta gráfica y el chipset de la placa base. AGP era una interfaz de alta velocidad diseñada específicamente para optimizar la transferencia de datos visuales.
Este puerto se considera una ranura de expansión, aunque técnicamente funciona más como un puerto dedicado que como un bus compartido. Su diseño compacto permitía integrar aceleradores gráficos sin saturar el ancho de banda de otros periféricos del sistema.
{inAds}
Funcionamiento interno del bus AGP 8x
La arquitectura AGP 8x opera mediante un canal punto a punto. A diferencia de los buses tradicionales, no comparte el camino de datos con otros dispositivos. Esto evita colisiones de datos y reduce la latencia en el renderizado de imágenes.
El estándar 8x es la evolución final de esta tecnología. Su funcionamiento se basa en el aumento de la frecuencia de reloj efectiva. Mientras que el reloj físico se mantiene estable, la transferencia de datos ocurre en múltiples flancos del ciclo, permitiendo mover más información en el mismo periodo de tiempo.
Un aspecto crítico es el acceso directo a la memoria del sistema. Mediante una función llamada DIME (Direct Memory Execute), la tarjeta gráfica puede leer texturas directamente desde la memoria RAM principal sin necesidad de copiarlas primero en su propia memoria local. Esto optimizaba el uso de VRAM en épocas donde los módulos de memoria gráfica eran costosos y limitados.
Especificaciones técnicas del estándar AGP 8x
El rendimiento de la ranura AGP 8x se define por su capacidad de mover datos a velocidades que superaban ampliamente a los estándares anteriores. Su diseño eléctrico estaba optimizado para reducir el ruido y mejorar la integridad de la señal a altas frecuencias.
| Parámetro | Detalle Técnico |
|---|---|
| Voltaje de operación | 0.8 Voltios |
| Ancho de banda teórico | 2.1 GB/s |
| Interfaz de datos | 32 bits |
| Reloj base | 66 MHz |
| Compatibilidad | Retrocompatible con AGP 4x (dependiendo del slot) |
La versión 8x introdujo una reducción drástica del voltaje para disminuir el calor generado por el chipset y la tarjeta. Esta eficiencia energética era necesaria debido a que las frecuencias de transferencia eran significativamente más altas que en las versiones 1x o 2x.
Evolución y capacidades de transferencia
El salto hacia el estándar 8x no fue un cambio de arquitectura total, sino una optimización del flujo de datos. Para entender su capacidad, es necesario analizar cómo escaló la velocidad de transferencia desde sus inicios.
- AGP 1x: Iniciaba con un ancho de banda de 266 MB/s.
- AGP 2x: Duplicaba la velocidad hasta los 533 MB/s.
- AGP 4x: Alcanzaba los 1.06 GB/s, convirtiéndose en el estándar más extendido.
- AGP 8x: Llegó al tope tecnológico con 2.1 GB/s.
Esta progresión permitió que los juegos y aplicaciones de diseño 3D manejaran texturas de mayor resolución. Sin embargo, el límite físico del bus paralelo empezó a ser un cuello de botella, lo que llevó a la industria a buscar soluciones basadas en comunicación serie.
AGP 8x frente a PCI Express
El sucesor natural y competidor directo de AGP 8x es el bus PCI Express (PCIe). Mientras que AGP era un puerto dedicado exclusivamente a gráficos, PCIe es una arquitectura universal basada en carriles (lanes).
La diferencia fundamental reside en la topología. AGP es un bus paralelo, lo que significa que envía múltiples bits de datos simultáneamente a través de varios cables físicos. PCIe es un bus serie diferencial, que envía datos en paquetes a velocidades mucho más altas por cada carril.
En términos de rendimiento, una ranura PCIe x16 (la estándar para GPUs actuales) supera masivamente el ancho de banda de AGP 8x. PCIe permite una comunicación bidireccional completa (full-duplex), mientras que AGP estaba optimizado principalmente para que los datos fluyeran desde la memoria hacia la tarjeta.
Limitaciones y obsolescencia del puerto
El declive de la ranura AGP 8x se debió a que el ancho de banda ya no era suficiente para las demandas de las GPUs modernas. El diseño paralelo presentaba problemas de sincronización electromagnética cuando se intentaba subir la frecuencia más allá de los límites del estándar 8x.
Además, la falta de versatilidad era un punto débil. Una placa con AGP solo podía usar ese slot para video. En cambio, el estándar PCIe permitió que otros dispositivos, como tarjetas de red de alta velocidad o discos NVMe, aprovecharan la misma arquitectura de carriles.
Otro factor fue la gestión energética. Las tarjetas gráficas empezaron a consumir mucha más potencia de la que el slot AGP podía suministrar, haciendo obligatoria la adición de conectores externos de alimentación que rompían la simplicidad del diseño original.
Dudas comunes sobre la interfaz AGP
¿Qué es una ranura AGP?
Es un puerto especializado en la placa base diseñado para conectar tarjetas de video, que actúa como un puente directo entre el procesador gráfico y la memoria RAM del sistema para acelerar el renderizado de imágenes 3D.
¿Qué tan rápido es AGP 8x?
Este estándar alcanza una velocidad de transferencia teórica de 2.1 GB/s, lo que representa la máxima capacidad de ancho de banda alcanzada por esta tecnología antes de ser sustituida por el sistema de carriles de PCI Express.
¿Qué se conecta a la ranura AGP?
En este puerto se instalan exclusivamente tarjetas aceleradoras gráficas, ya que su arquitectura y protocolo de comunicación están optimizados para el flujo de datos visuales y no son compatibles con otros periféricos como tarjetas de sonido o red.
