Qué es el cold plate en la refrigeración líquida y cómo funciona
El cold plate es un intercambiador de calor metálico que transfiere el calor de un componente electrónico hacia un fluido refrigerante. Actúa como la interfaz física donde el calor se desplaza desde la superficie del chip hasta el líquido que circula por canales internos.
Este componente representa el núcleo del sistema de refrigeración líquida. Su diseño determina la eficiencia con la que el sistema puede mantener temperaturas operativas seguras en hardware de alto rendimiento.
{inAds}
Principios operativos del intercambio térmico en la placa fría

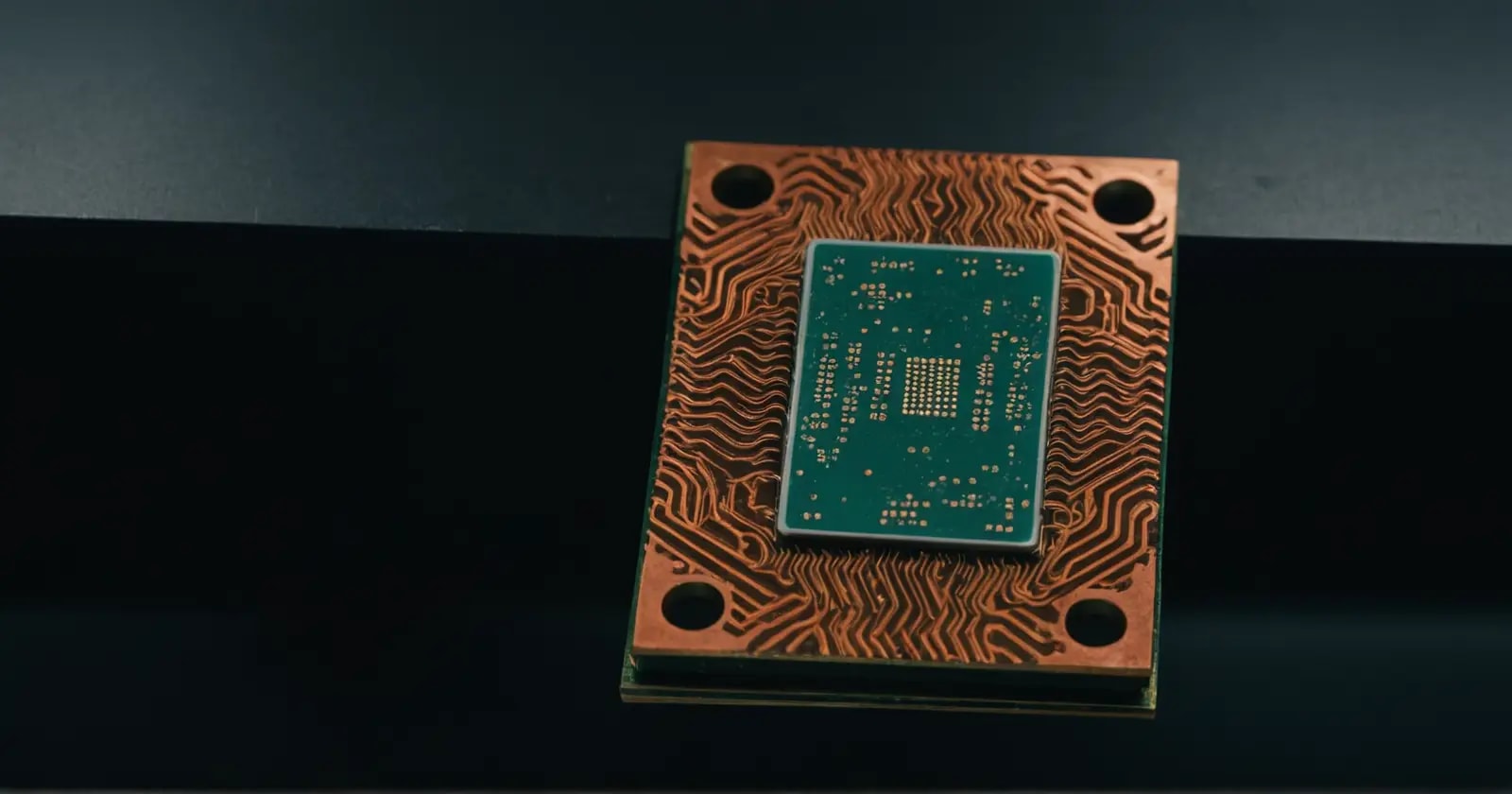

El funcionamiento del cold plate se basa en la conducción térmica y la convección forzada. El proceso comienza cuando la base plana de la placa entra en contacto con el componente, generalmente un CPU o una GPU.
El calor fluye desde el silicio, atraviesa la pasta térmica y se desplaza a través de la base de metal. Una vez dentro del cold plate, el calor llega a una estructura interna compleja. El fluido refrigerante, impulsado por una bomba, recorre estos canales absorbiendo la energía térmica. Finalmente, el líquido caliente sale de la placa hacia un radiador para liberar el calor al ambiente.
Anatomía técnica y materiales de construcción
Un cold plate no es un bloque sólido de metal, sino una pieza de ingeniería con capas específicas. Su rendimiento depende directamente de la conductividad del material y la geometría interna.
Materiales predominantes
La elección del metal es crítica para minimizar la resistencia térmica. Los materiales más comunes son:
| Material | Conductividad Térmica (W/m·K) | Ventajas principales | Desventajas |
|---|---|---|---|
| Cobre | ~390 - 400 | Máxima eficiencia térmica | Costo elevado y peso |
| Aluminio | ~205 - 235 | Ligero y económico | Menor transferencia de calor |
| Níquel | ~90 | Protección contra corrosión | Se usa como recubrimiento |
El diseño de los microcanales
La parte más importante es la base interna. Los fabricantes suelen implementar micro-fins (micro-aletas). Estas son pequeñas láminas de metal verticales que dividen el flujo del líquido en múltiples corrientes estrechas.
Este diseño aumenta drásticamente el área de superficie de contacto entre el metal y el fluido. A mayor superficie, más calor puede ser absorbido por el refrigerante en el mismo intervalo de tiempo.
Factores que optimizan la transferencia de calor
La eficacia de un cold plate depende de variables físicas y mecánicas que afectan la velocidad de transferencia térmica.
- Planitud de la base: La superficie debe ser perfectamente plana o tener un ligero lapidado para eliminar imperfecciones microscópicas.
- Presión de montaje: Una presión uniforme asegura que no existan bolsas de aire entre el chip y la placa.
- Tasa de flujo: El volumen de líquido que atraviesa los canales por segundo influye en la saturación térmica del fluido.
- Turbulencia del fluido: Algunos diseños fuerzan el líquido a moverse de forma errática para evitar la creación de una capa límite aislante.
Cold plate frente a disipadores de aire tradicionales
La alternativa directa al cold plate es el disipador de calor por aire (heatsink). Mientras que el disipador de aire depende de la convección natural o forzada del aire sobre aletas externas, el cold plate utiliza un medio mucho más denso y eficiente.
El aire tiene una capacidad calorífica muy baja en comparación con el agua o los fluidos dieléctricos. Un disipador de aire debe tener un volumen masivo de aletas para mover la misma cantidad de energía que un cold plate compacto. El cold plate permite extraer el calor de forma más rápida y transportarlo lejos del componente, evitando que el aire caliente se acumule alrededor del socket.
Implementaciones industriales y personalización
Existen dos vertientes principales en la aplicación de estas placas: las comerciales y las personalizadas.
Las soluciones estándar suelen ser bloques genéricos diseñados para sockets específicos. En cambio, los cold plates personalizados se fabrican mediante CNC (Control Numérico Computarizado) para adaptarse a componentes que no tienen soporte oficial, como reguladores de voltaje (VRM) o memorias de alta velocidad.
En entornos industriales o de centros de datos, se utilizan placas de gran formato que cubren múltiples chips simultáneamente. Estos sistemas suelen integrar el cold plate en una infraestructura de liquid cooling a nivel de rack, donde el agua es enfriada por chillers externos.
Dudas comunes sobre el uso de placas frías
¿Qué es una placa fría en la refrigeración líquida?
Es el componente metálico que se coloca directamente sobre el procesador o chip para absorber el calor. Su función es servir de puente térmico, moviendo la energía desde la superficie del hardware hacia el líquido refrigerante que circula por su interior mediante un sistema de microcanales.
¿Cuál es la temperatura normal de la refrigeración líquida?
La temperatura del fluido suele oscilar entre los 30°C y los 50°C durante cargas de trabajo moderadas. Es importante que el líquido no supere los 60°C, ya que temperaturas excesivas pueden degradar los tubos de plástico o afectar la eficiencia de transferencia del cold plate.
¿Cómo se utiliza una placa fría?
Se instala fijando la placa sobre el componente mediante un soporte mecánico, aplicando previamente una capa de pasta térmica para rellenar huecos microscópicos. Luego, se conectan las mangueras de entrada y salida de líquido, asegurando que la bomba impulse el refrigerante a través de la placa hacia el radiador.
