Qué es el bus de sistema y cómo gestiona los datos del PC
El bus de sistema es el conjunto de líneas eléctricas y protocolos que interconectan la CPU, la memoria RAM y los periféricos críticos. Actúa como la autopista de datos principal que permite el flujo de información y señales de control entre el procesador y el resto del hardware.
La eficiencia de un ordenador no depende únicamente de la potencia de cálculo del procesador, sino de la capacidad de transporte de sus canales de comunicación. Sin una infraestructura de buses optimizada, el hardware más rápido sufriría cuellos de botella constantes.
{inAds}
Anatomía y división del bus de sistema
El bus de sistema no es un cable único, sino una estructura compuesta por tres buses funcionales distintos. Cada uno cumple un rol específico para que el procesador pueda ejecutar instrucciones sin conflictos de datos.
Bus de datos
Es el camino bidireccional por donde viaja la información real. Los datos se desplazan desde la memoria hacia la CPU y viceversa. Su capacidad se mide en bits; un bus de 64 bits puede transportar el doble de información por ciclo que uno de 32 bits, impactando directamente en el rendimiento del sistema.
Bus de direcciones
A diferencia del anterior, este es unidireccional. La CPU envía una señal a través de este bus para indicar exactamente en qué dirección de la memoria RAM se encuentra el dato que necesita leer o escribir. El ancho de este bus determina la cantidad máxima de memoria direccionable por el procesador.
Bus de control
Este canal gestiona la sincronización y el estado de las operaciones. Transporta señales que indican si la operación actual es de lectura o escritura, y coordina las interrupciones del sistema. Sin el bus de control, los componentes no sabrían cuándo es su turno de transmitir datos.
Funcionamiento técnico y métricas de rendimiento
La velocidad de transferencia de un bus de sistema depende de dos factores críticos: la frecuencia de reloj y el ancho de banda.
| Parámetro | Descripción | Unidad de Medida | Impacto en el PC |
|---|---|---|---|
| Frecuencia | Ciclos de operación por segundo | Hertz (Hz) | Determina la rapidez de cada pulsación de datos |
| Ancho de banda | Cantidad de datos movidos por segundo | Bytes/s | Define el volumen total de información transferida |
| Ancho del bus | Cantidad de líneas eléctricas paralelas | Bits | Afecta la cantidad de datos por cada ciclo de reloj |
El flujo de datos sigue un ciclo estrictamente coordinado. Primero, la CPU coloca la dirección de memoria en el bus de direcciones. Luego, envía una señal de lectura a través del bus de control. Finalmente, la memoria responde colocando el dato solicitado en el bus de datos para que el procesador lo procese.
Jerarquía de buses: Del Front Side Bus al PCIe
Históricamente, el bus de sistema se centraba en el Front Side Bus (FSB), que conectaba directamente el procesador con el Northbridge de la placa base. Este diseño creó un cuello de botella evidente a medida que las CPUs aumentaban su velocidad.
Para solucionar esto, la arquitectura evolucionó hacia buses más especializados y directos. Actualmente, el controlador de memoria está integrado en el propio procesador, eliminando la necesidad del FSB tradicional. En su lugar, se utilizan interconexiones de alta velocidad como el QuickPath Interconnect (QPI) de Intel o el Infinity Fabric de AMD.
Los buses se dividen ahora en dos categorías según su proximidad al núcleo: - Buses locales: Conectan la CPU con la memoria caché y la RAM. Tienen la latencia más baja y la velocidad más alta. - Buses de expansión: Permiten conectar componentes externos. El estándar más relevante es el PCI Express (PCIe), que utiliza carriles dedicados para evitar que el tráfico de una tarjeta de red interfiera con el de una tarjeta gráfica.
Bus de sistema frente a buses de periféricos
Es común confundir la infraestructura central con los canales de expansión. Mientras el bus de sistema gestiona la comunicación vital para la ejecución de instrucciones, los buses de periféricos gestionan la entrada y salida de datos hacia el exterior.
El bus de sistema opera a frecuencias mucho más altas y con una latencia mínima, ya que cualquier retraso aquí detendría la ejecución de la CPU. Por el contrario, los buses de periféricos, como el USB o el SATA, priorizan la compatibilidad y la facilidad de conexión sobre la velocidad extrema.
Mientras que el bus de sistema es una estructura fija integrada en el silicio y la placa base, los buses de expansión permiten la modularidad. Un bus de sistema no se puede ampliar; su capacidad está definida por la arquitectura del procesador y el chipset.
Consideraciones sobre el ancho de banda y el cuello de botella
Cuando la CPU es capaz de procesar datos más rápido de lo que el bus de sistema puede suministrarlos, ocurre el fenómeno conocido como bottleneck. Esto sucede frecuentemente cuando se instala un procesador de última generación en una placa base con un chipset antiguo o buses de expansión lentos.
El ancho de banda efectivo se calcula multiplicando la frecuencia del bus por su ancho en bytes. Por ejemplo, un bus de 64 bits (8 bytes) funcionando a 100 MHz puede mover teóricamente 800 MB/s. La optimización moderna busca reducir la distancia física entre los componentes para minimizar la degradación de la señal eléctrica.
Dudas comunes sobre la comunicación de datos
¿Qué es el bus del sistema y cómo se divide?
El bus del sistema es la infraestructura de comunicación que interconecta la CPU con la memoria y los componentes principales. Se divide funcionalmente en tres canales: el bus de datos para transportar la información, el bus de direcciones para localizar los datos en la memoria y el bus de control para coordinar las operaciones de lectura y escritura.
¿Qué es un ejemplo de bus de sistema?
Un ejemplo moderno es el Infinity Fabric de AMD, que actúa como la interconexión central que une los diferentes núcleos y chiplets del procesador con el controlador de memoria. En arquitecturas más antiguas, el ejemplo clásico sería el Front Side Bus (FSB), que servía de puente entre el procesador y el chipset Northbridge de la placa base.
¿Qué es el bus del sistema en la placa base?

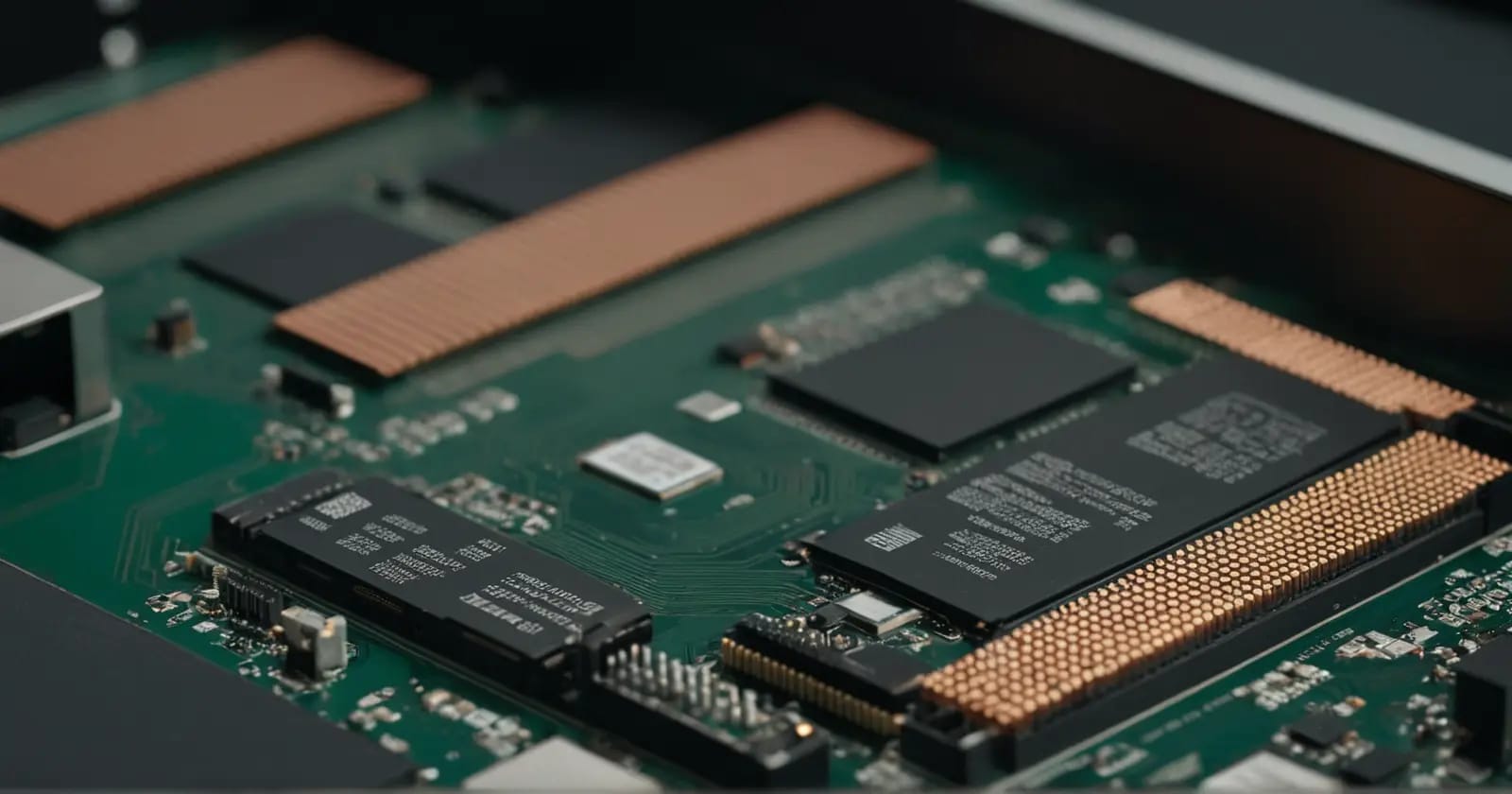

En la placa base, el bus del sistema se manifiesta como las pistas de cobre grabadas en el PCB que conectan el socket del procesador con las ranuras de memoria RAM y los slots de expansión. Es la implementación física de las líneas eléctricas que permiten que las señales digitales viajen entre el procesador y el resto del hardware.
