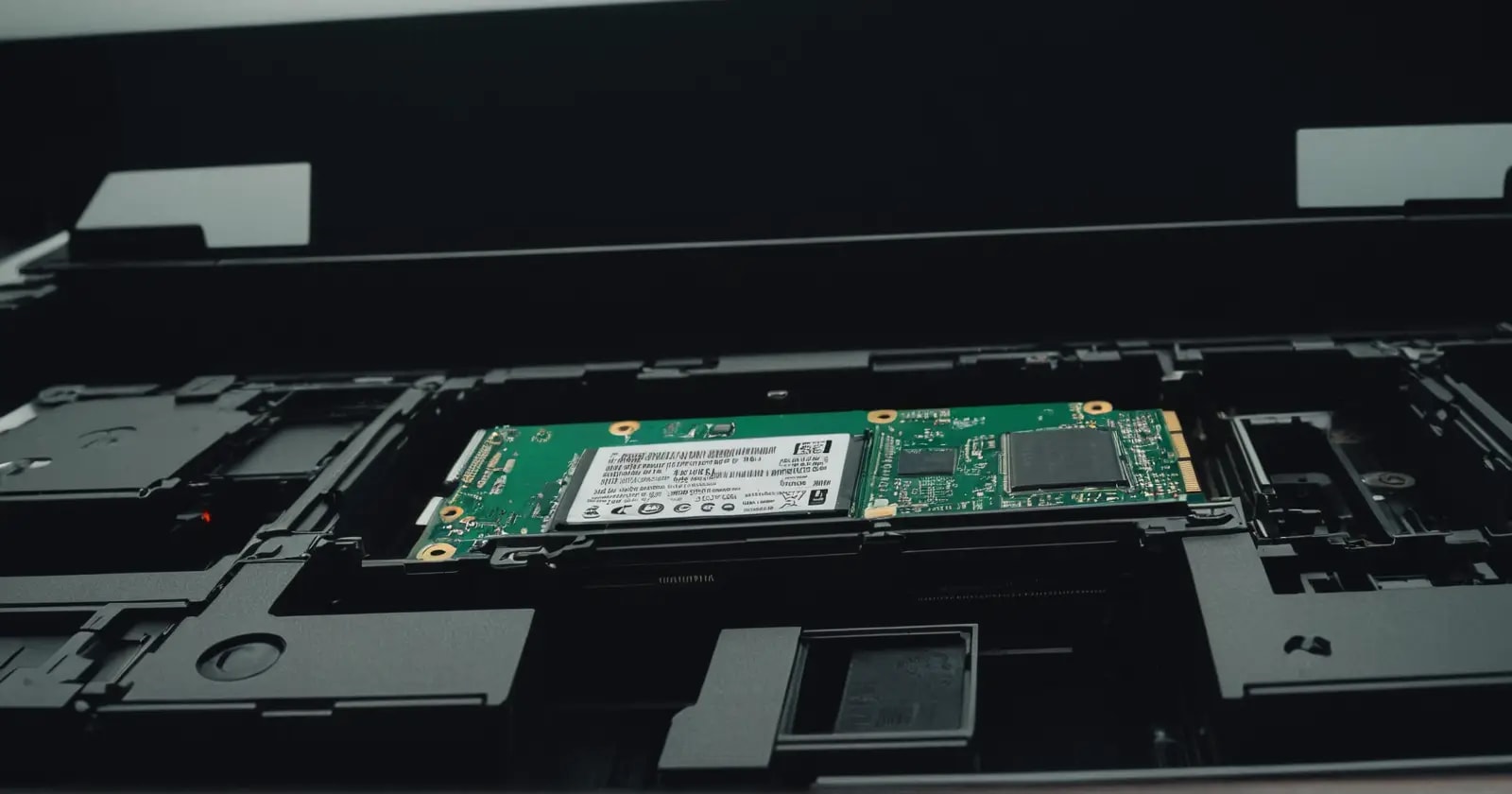

Qué es la ranura M.2 2230 y cómo funciona en el hardware
La ranura M.2 2230 es una interfaz de conexión para unidades de almacenamiento y módulos de expansión. El término 2230 define sus dimensiones físicas: 22 mm de ancho y 30 mm de largo. Es el formato más compacto dentro del estándar M.2, diseñado para dispositivos con espacio crítico.
Este conector sustituyó al antiguo mSATA. Permite integrar almacenamiento de alta velocidad en placas base reducidas sin ocupar el espacio de una unidad tradicional.
{inAds}
Arquitectura y dimensiones del estándar 2230
El nombre de la ranura no es aleatorio. Sigue una nomenclatura numérica que indica el tamaño exacto del módulo que puede alojar. En el caso del formato 2230, los primeros dos dígitos (22) representan el ancho en milímetros, mientras que los últimos dos (30) indican la longitud.
Este diseño permite que el componente se instale directamente sobre la placa base, eliminando la necesidad de cables de datos o de alimentación. La ranura utiliza un sistema de fijación mediante un pequeño tornillo en el extremo, asegurando que el módulo no se desplace durante el uso del dispositivo.
Variantes de longitud en el ecosistema M.2
Aunque el 2230 es el más pequeño, existen otras dimensiones que comparten el mismo ancho de 22 mm. La diferencia radica exclusivamente en el largo del PCB y la cantidad de chips de memoria que pueden albergar.
| Formato M.2 | Ancho (mm) | Largo (mm) | Uso común |
|---|---|---|---|
| M.2 2230 | 22 | 30 | Consolas portátiles, tablets |
| M.2 2242 | 22 | 42 | Laptops compactas, Mini PCs |
| M.2 2260 | 22 | 60 | Dispositivos industriales |
| M.2 2280 | 22 | 80 | PCs de escritorio, Laptops estándar |
Protocolos de transferencia compatibles con la ranura
Una ranura M.2 2230 no define la velocidad, sino el tamaño. La velocidad real depende del protocolo de comunicación que soporte la ranura y el módulo insertado.
Interfaz NVMe y PCIe
La mayoría de las ranuras 2230 modernas utilizan el protocolo NVMe (Non-Volatile Memory express). Este estándar aprovecha el bus PCI Express (PCIe) para mover datos directamente hacia la CPU. Esto reduce la latencia y aumenta drásticamente las tasas de transferencia en comparación con los sistemas antiguos.
Interfaz SATA
Algunas implementaciones más antiguas o económicas de ranuras M.2 pueden operar bajo el protocolo SATA. Aunque el conector físico sea similar, la velocidad está limitada al ancho de banda de SATA III, que es significativamente inferior al de PCIe. Es fundamental verificar la compatibilidad de la "llave" (la muesca física del conector) para evitar daños eléctricos.
Aplicaciones críticas del formato reducido
El tamaño reducido de la ranura M.2 2230 la hace indispensable en hardware donde cada milímetro cuenta. Su implementación suele priorizar la eficiencia energética y el ahorro de espacio sobre la capacidad bruta de almacenamiento.
En las consolas portátiles como la Steam Deck o la ASUS ROG Ally, este formato es el estándar. Permite que el dispositivo mantenga un perfil delgado mientras ofrece almacenamiento flash rápido. También es común encontrarlo en tablets de gama alta y en algunos módulos de conectividad inalámbrica, como las tarjetas Wi-Fi 6E, que utilizan el mismo factor de forma 2230 pero no para almacenamiento.
M.2 2230 frente al estándar M.2 2280
El competidor directo y estándar dominante es el M.2 2280. Mientras que el 2230 busca la miniaturización, el 2280 prioriza el rendimiento y la capacidad.
La diferencia principal es el área disponible en el circuito impreso. Un módulo 2280 tiene más espacio para colocar chips de NAND Flash y un controlador más robusto. Esto suele traducirse en capacidades de almacenamiento mucho más altas, llegando a los 4 TB o más, mientras que los módulos 2230 suelen tener techos de capacidad más bajos debido a su tamaño.
Además, el 2280 permite la inclusión de disipadores de calor más grandes. Los módulos 2230, al estar frecuentemente encerrados en chasis muy compactos, pueden sufrir de thermal throttling (reducción de velocidad por exceso de calor) más rápidamente que sus hermanos mayores.
Consideraciones técnicas de instalación y compatibilidad
Para instalar un módulo en una ranura M.2 2230, se debe comprobar que la muesca del SSD coincida con la de la ranura. Existen diferentes tipos de llaves, siendo la M-Key y la B-Key las más frecuentes. La M-Key es la habitual para unidades NVMe de alta velocidad.
Si se intenta colocar un módulo 2230 en una ranura diseñada para 2280, el dispositivo encajará en el conector, pero no habrá un orificio para el tornillo de sujeción en la posición correcta. En estos casos, es posible utilizar un adaptador de extensión que prolonga el soporte físico hasta los 80 mm.
Dudas comunes sobre el almacenamiento compacto
¿Diferencia entre m2 2230 y 2280?
La diferencia es estrictamente el tamaño físico del módulo. El 2230 mide 30 mm de largo y es común en dispositivos ultraportátiles, mientras que el 2280 mide 80 mm y es el estándar para la mayoría de computadoras personales. El 2280 suele ofrecer mayores capacidades de almacenamiento y mejor gestión térmica gracias a su mayor superficie.
¿Se puede usar un M2 2230 en una ranura 2280?
Es técnicamente posible ya que el conector es el mismo, pero el módulo no quedará sujeto físicamente porque el tornillo de fijación está ubicado a 80 mm del conector. Para que funcione de forma segura, se requiere un adaptador físico o un soporte extensor que permita atornillar el módulo pequeño en la posición del grande.
¿Cuáles son las especificaciones del m2 2230?
Sus especificaciones principales son un ancho de 22 mm y un largo de 30 mm. Soporta generalmente interfaces PCIe 3.0 o 4.0 mediante el protocolo NVMe, aunque existen versiones SATA. Su capacidad suele ser menor que en formatos grandes, y su consumo energético está optimizado para dispositivos alimentados por batería.
