Qué es la cavitación en bombas de refrigeración líquida y sus riesgos
La cavitación en bombas de refrigeración líquida es el proceso de formación y posterior colapso violento de burbujas de vapor dentro del fluido. Ocurre cuando la presión local cae por debajo de la presión de vapor del líquido, provocando que este hierva a temperaturas bajas.
Este fenómeno físico degrada la eficiencia del sistema de enfriamiento. Afecta directamente la integridad mecánica de la bomba y la capacidad de transferencia térmica del circuito.
{inAds}
Mecánica de formación de burbujas y colapso hidráulico
El proceso de cavitación no es una ebullición térmica convencional, sino una ebullición por caída de presión. Se desarrolla en dos etapas críticas que afectan el flujo del refrigerante.
En la primera fase, el líquido experimenta una zona de baja presión, generalmente en la zona de succión del impulsor de la bomba. Si la presión desciende lo suficiente, el fluido se vaporiza instantáneamente creando microburbujas. Estas burbujas desplazan el volumen de líquido, reduciendo la masa de fluido que la bomba puede mover efectivamente.

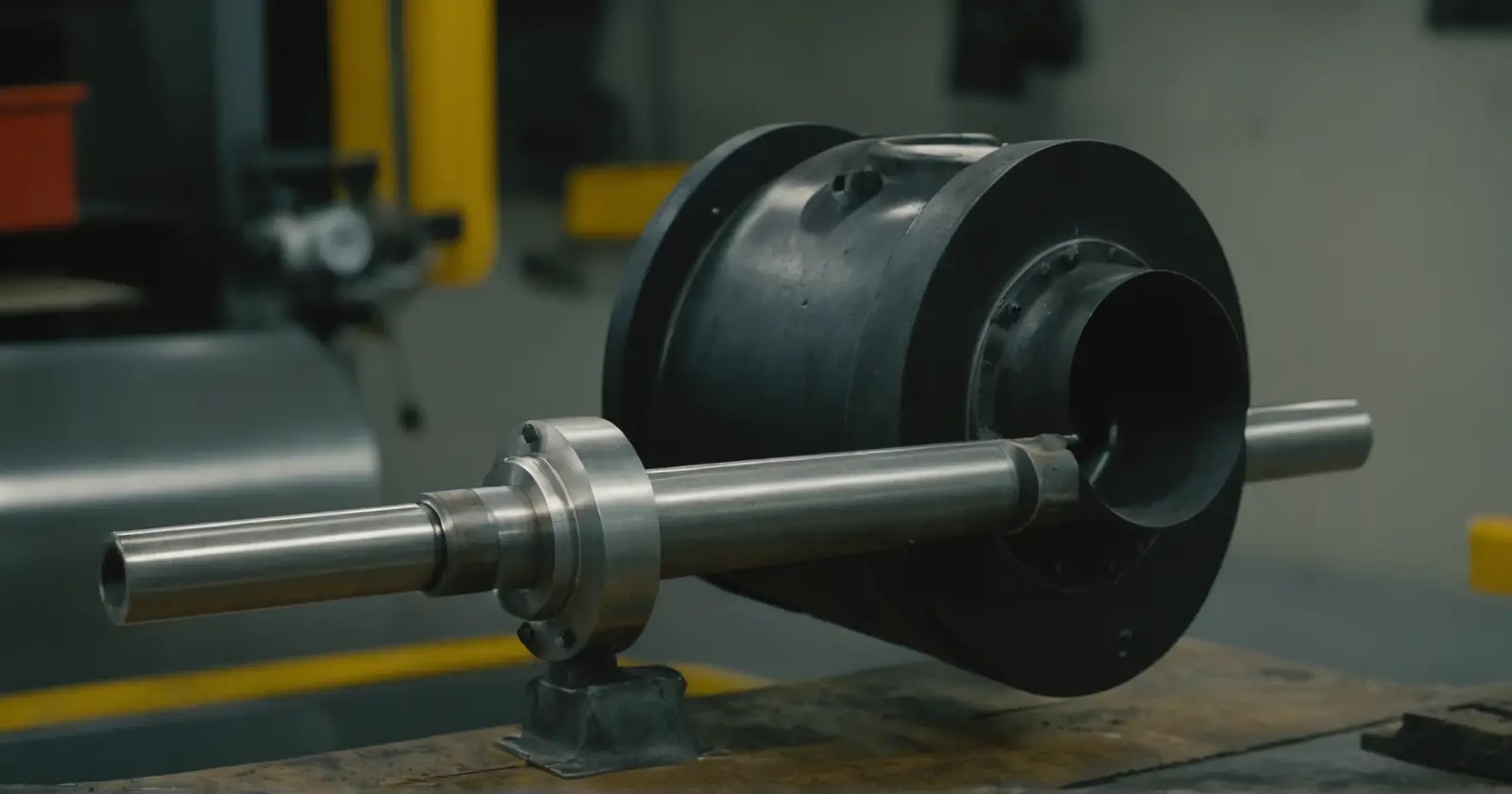

La segunda fase es la más destructiva. Cuando estas burbujas son transportadas hacia zonas de mayor presión dentro de la bomba, implosionan bruscamente. A diferencia de una explosión, la implosión colapsa la burbuja hacia adentro, generando microjets de líquido a velocidades extremadamente altas. Estos chorros impactan contra las paredes metálicas o plásticas del hardware, arrancando partículas de material en un proceso conocido como erosión por cavitación.
Factores técnicos que desencadenan la cavitación
Diversas variables físicas influyen en la aparición de este problema en sistemas de refrigeración líquida, ya sean circuitos cerrados (AIO) o personalizados.
- NPSH insuficiente: El Net Positive Suction Head es la presión mínima requerida en la entrada de la bomba para evitar la vaporización. Si la resistencia del flujo es muy alta, el NPSH cae.
- Temperatura del fluido: Un refrigerante más caliente tiene una presión de vapor más elevada, lo que facilita la formación de burbujas incluso con caídas de presión leves.
- Velocidad de rotación (RPM): Un aumento excesivo en las revoluciones del motor de la bomba puede generar zonas de vacío más pronunciadas en las palas del impulsor.
- Restricciones en el flujo: El uso de bloques de agua con canales demasiado estrechos o demasiados accesorios (filtros, válvulas) aumenta la pérdida de carga.
Variables de impacto según el componente
| Componente afectado | Efecto físico | Consecuencia técnica |
|---|---|---|
| Impulsor / Rotor | Erosión mecánica | Pérdida de balanceo y vibraciones |
| Carcasa de la bomba | Picaduras superficiales | Riesgo de fugas a largo plazo |
| Rodamientos | Carga irregular | Desgaste prematuro y ruido |
| Líquido refrigerante | Aireación | Menor conductividad térmica |
Degradación del rendimiento frente a la aireación simple
Es común confundir la cavitación con la presencia de aire atrapado en el sistema, pero son fenómenos con naturalezas y consecuencias distintas.
La aireación es la presencia de burbujas de gas (aire) que entraron al sistema durante el llenado o por porosidad en los tubos. El aire es compresible y suele desplazarse hacia el punto más alto del circuito, como el tanque o el radiador. Sus efectos se limitan principalmente a ruidos de goteo y una ligera pérdida de eficiencia térmica.
La cavitación, en cambio, implica la creación de vapor del propio líquido refrigerante. No es aire externo, sino el fluido cambiando de estado. Mientras que el aire flota y se puede purgar, las burbujas de cavitación nacen y mueren constantemente dentro de la bomba. El daño es estructural y erosivo, no solo obstructivo. La cavitación puede destruir el impulsor en semanas, mientras que el aire atrapado rara vez causa daños mecánicos permanentes.
Riesgos operativos y señales de alerta
La detección temprana de la cavitación es fundamental para evitar la sustitución completa del sistema de enfriamiento.
El síntoma más evidente es un cambio en la firma acústica. La bomba deja de emitir un zumbido constante para producir un sonido similar al de bombear grava o canicas. Este ruido es el resultado de millones de micro-implosiones impactando contra el metal.
Otro indicador es la inestabilidad de las temperaturas. El flujo se vuelve errático debido a que el vapor no transporta el calor con la misma eficacia que el líquido. Esto provoca que el CPU o la GPU experimenten picos térmicos repentinos, ya que la bomba está moviendo "vacíos" de vapor en lugar de refrigerante líquido.
A nivel mecánico, la cavitación induce vibraciones que pueden aflojar los anclajes de la bomba o dañar los sellos de estanqueidad. Una vez que la superficie del impulsor presenta picaduras, la eficiencia hidráulica cae drásticamente, obligando a la bomba a trabajar a más RPM para mantener el mismo caudal, lo que a su vez puede alimentar un ciclo de cavitación más severo.
Soluciones y prevención técnica
Para mitigar la cavitación, es necesario optimizar la dinámica de fluidos del circuito. La medida más efectiva es aumentar la presión de entrada de la bomba. Esto puede lograrse reduciendo la longitud de los tubos antes de la bomba o utilizando componentes con menor resistencia hidráulica.
El control de la temperatura también juega un rol preventivo. Mantener el refrigerante por debajo de los 50°C reduce la probabilidad de que el fluido alcance su punto de ebullición por caída de presión. Asimismo, ajustar la curva de ventilación de la bomba para evitar que funcione al 100% de su capacidad de forma constante puede estabilizar el flujo.
En sistemas personalizados, la instalación de un depósito colocado físicamente por encima de la bomba asegura que esta siempre esté inundada y bajo una presión positiva, eliminando prácticamente cualquier riesgo de cavitación por succión.
Dudas comunes sobre la estabilidad del flujo
¿Qué significa que una bomba está cavitando?
Significa que se están formando burbujas de vapor dentro del líquido debido a una caída de presión excesiva y que estas burbujas están implosionando violentamente contra las partes internas de la bomba. No es la entrada de aire exterior, sino un cambio de estado físico del refrigerante que provoca erosión mecánica y pérdida de caudal.
¿Qué efecto tiene la cavitación en las bombas?
Produce un desgaste acelerado del impulsor y la carcasa mediante micro-impactos que generan picaduras en el material. Esto deriva en un aumento del ruido operativo, vibraciones mecánicas y una reducción significativa en la capacidad de mover el líquido, lo que eleva las temperaturas de los componentes refrigerados.
¿Cómo corregir la cavitación en bombas?
Se puede corregir optimizando el flujo para aumentar la presión en la entrada de la bomba, reduciendo la velocidad de rotación del motor o bajando la temperatura general del líquido. En circuitos personalizados, la solución más eficaz suele ser posicionar el depósito por encima de la bomba para garantizar que nunca haya vacíos de presión en la succión.
