Cómo funciona el bus PCIe x4 y su impacto en el rendimiento
El bus PCIe x4 es una interfaz de conexión serie que utiliza cuatro carriles (lanes) de datos bidireccionales para transferir información entre la CPU y un periférico. Funciona enviando bits de forma secuencial a través de pares diferenciales, permitiendo un ancho de banda optimizado para dispositivos de almacenamiento y red.
Esta arquitectura sustituye la comunicación paralela antigua por un sistema de conmutación punto a punto. Esto evita que los dispositivos compitan por el mismo camino de datos, reduciendo la latencia y aumentando la eficiencia del flujo de trabajo interno del sistema.
{inAds}
La arquitectura de carriles en el estándar PCIe
Para entender el funcionamiento de un enlace x4, es necesario comprender qué es un carril (lane). Un carril PCIe se compone de dos pares de cables diferenciales: uno para transmitir datos y otro para recibirlos. Esto permite que la comunicación sea Full-Duplex, es decir, que el dispositivo pueda leer y escribir datos simultáneamente sin colisiones.
Cuando hablamos de PCIe x4, el sistema agrupa cuatro de estos carriles para trabajar en paralelo. El controlador de bus distribuye los paquetes de datos entre estos cuatro canales. Si un archivo es grande, el controlador lo fragmenta y envía trozos a través de los cuatro carriles al mismo tiempo, reconstruyendo la información en el destino.
El papel del reloj y la codificación
El bus no envía datos al azar. Utiliza un reloj sincronizado para que el emisor y el receptor sepan exactamente cuándo leer cada bit. Dependiendo de la generación, se utilizan diferentes esquemas de codificación: * 8b/10b: Usado en Gen 1 y 2, donde por cada 8 bits de datos se envían 10, generando un gasto del 20% en eficiencia. * 128b/130b: Introducido en Gen 3, reduce la pérdida de ancho de banda a un margen insignificante, optimizando el flujo real.
Evolución del ancho de banda según la generación
La capacidad de transferencia de un bus x4 no es fija. Depende directamente de la generación del estándar implementada en el chipset y en el dispositivo. Cada salto generacional suele duplicar la tasa de transferencia por carril.
| Generación | Velocidad por carril (GT/s) | Ancho de banda total x4 (Bidireccional) | Rendimiento real aprox. |
|---|---|---|---|
| PCIe 3.0 | 8 GT/s | 32 Gbps | 3.9 GB/s |
| PCIe 4.0 | 16 GT/s | 64 Gbps | 7.8 GB/s |
| PCIe 5.0 | 32 GT/s | 128 Gbps | 15.7 GB/s |
El impacto es crítico en componentes como los SSD NVMe. Un disco PCIe 3.0 x4 alcanza un techo cercano a los 3.500 MB/s, mientras que un modelo 4.0 x4 puede superar los 7.000 MB/s utilizando la misma cantidad de carriles físicos.
Diferencias operativas entre PCIe x4 y PCIe x16
La alternativa directa al bus x4 es el bus PCIe x16, diseñado principalmente para tarjetas gráficas. Mientras que el x4 busca un equilibrio entre espacio y velocidad, el x16 prioriza la capacidad masiva de datos.
La diferencia fundamental radica en la cantidad de carriles disponibles. Un enlace x16 posee cuatro veces más vías de comunicación que un x4. En aplicaciones de renderizado o gaming, una GPU requiere mover texturas y geometrías pesadas constantemente; un bus x4 provocaría un cuello de botella severo en estos casos.
Sin embargo, para la mayoría de los periféricos modernos, x16 es redundante. Una tarjeta de red de 10 GbE o un controlador RAID no saturan los cuatro carriles de un bus x4, por lo que usar x16 no aportaría ninguna mejora de rendimiento real, sino que desperdiciaría recursos de la CPU.
Implementación física y compatibilidad eléctrica

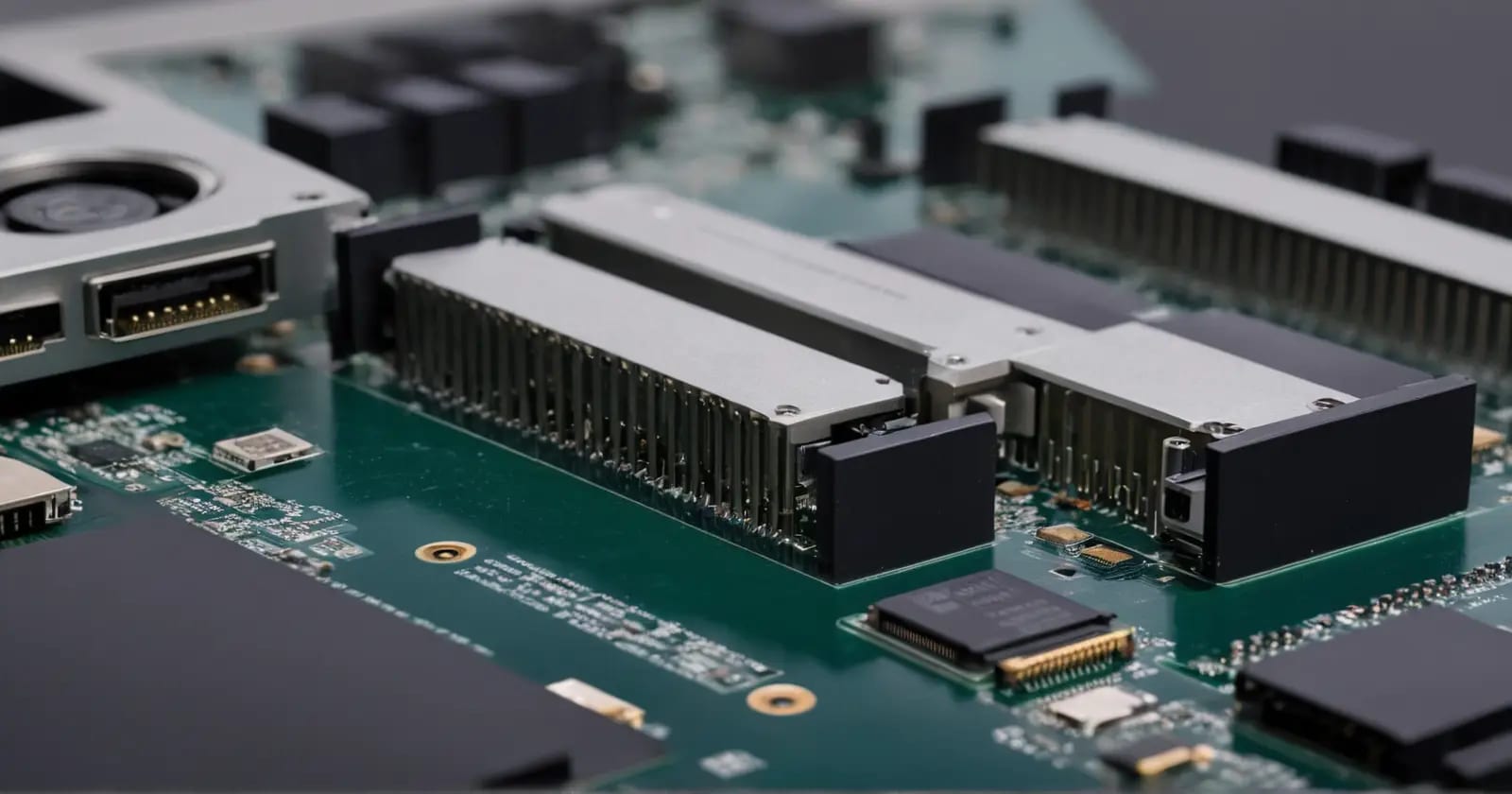

Es común confundir el tamaño físico de la ranura con su capacidad eléctrica. Existen ranuras que físicamente son largas (tamaño x16) pero que eléctricamente solo tienen conexión para x4. Esto se denomina "ranura x16 cableada a x4".
El sistema PCIe es compatible hacia atrás y hacia adelante. Un dispositivo x4 puede insertarse en una ranura x16 y funcionará sin problemas, utilizando solo cuatro de los dieciséis carriles disponibles. Inversamente, si se inserta un dispositivo x16 en una ranura x4 (siempre que la ranura sea abierta al final), el dispositivo funcionará pero limitado a la velocidad de cuatro carriles.
El impacto de las líneas de la CPU y el PCH
Los carriles PCIe no son infinitos. Se dividen en dos grupos: 1. Líneas de la CPU: Conexión directa y ultra rápida. Aquí suelen ir el bus x16 de la GPU y el primer slot M.2 x4. 2. Líneas del PCH (Chipset): Pasan por un puente antes de llegar al procesador. Aquí suelen conectarse los slots x4 secundarios y puertos SATA.
Si se saturan las líneas del chipset, puede ocurrir que algunos dispositivos x4 reduzcan su velocidad o que otros puertos se desactiven para liberar ancho de banda.
Dispositivos optimizados para el bus PCIe x4
El estándar x4 es el "punto dulce" para el hardware de almacenamiento y conectividad profesional. No es tan lento como el x1, ni tan costoso de implementar como el x16.
Los SSD M.2 NVMe son el ejemplo más claro. El factor de forma M.2 está diseñado específicamente para aprovechar cuatro carriles PCIe. Esto permite que el almacenamiento sea órdenes de magnitud más rápido que el antiguo estándar SATA III, que dependía de un solo canal de datos mucho más lento.
Otras implementaciones comunes incluyen: * Tarjetas de red de alta velocidad (10Gbps o más). * Controladoras SCSI o SAS para servidores. * Capturadoras de video 4K que requieren un flujo constante de datos sin latencia.
Dudas comunes sobre el funcionamiento de PCIe x4
¿PCIe x4 para qué sirve?
Sirve para conectar componentes que requieren un ancho de banda elevado pero que no necesitan la capacidad masiva de una tarjeta gráfica. Su uso principal es optimizar el rendimiento de los discos NVMe, permitiendo que la transferencia de datos entre el almacenamiento y la memoria RAM sea extremadamente veloz.
¿Qué es el modo PCIe x4?
Es la configuración de enlace donde el dispositivo y la placa base acuerdan utilizar exactamente cuatro carriles de datos para comunicarse. Este modo se negocia automáticamente durante el arranque del sistema mediante un proceso llamado link training, asegurando que se use la máxima velocidad compatible entre ambos componentes.
¿Cuál es la velocidad máxima de PCIe x4?
La velocidad máxima depende de la generación del bus; en el estándar PCIe 5.0, un enlace x4 puede alcanzar teóricamente hasta 15.7 GB/s en una sola dirección. En la generación 4.0, la velocidad máxima real ronda los 7.8 GB/s, lo que sigue siendo suficiente para la mayoría de las aplicaciones de consumo actuales.
