Cómo funciona el limitador de potencia PL1 y PL2 en el CPU
Los limitadores PL1 (Power Limit 1) y PL2 (Power Limit 2) regulan el consumo eléctrico del procesador. El PL1 define el consumo sostenido a largo plazo, mientras que el PL2 permite picos de potencia superiores durante periodos cortos para maximizar el rendimiento en tareas rápidas.
El control energético de los procesadores modernos es un equilibrio dinámico entre frecuencias de reloj, calor generado y capacidad de entrega de corriente de la placa base.
{inAds}
Mecánica de funcionamiento de los niveles de potencia
El sistema de gestión de energía opera mediante un temporizador llamado Tau. Cuando el CPU inicia una tarea pesada, el controlador de energía permite que el procesador consuma hasta el límite definido por el PL2. Este estado permite alcanzar frecuencias de Turbo Boost más elevadas, acelerando la ejecución de procesos cortos.
Una vez que transcurre el tiempo definido por Tau, el hardware reduce el consumo hasta el valor establecido en el PL1. Si la carga de trabajo persiste, el CPU se mantendrá en este nivel de potencia base para evitar que el sistema de refrigeración se sature.
| Concepto | Definición Técnica | Temporalidad | Impacto en Rendimiento |
|---|---|---|---|
| PL1 | Power Limit 1 | Sostenido / Infinito | Estabilidad térmica |
| PL2 | Power Limit 2 | Corto plazo / Burst | Picos de velocidad |
| Tau | Ventana de tiempo | Variable (segundos) | Define la caída de PL2 a PL1 |
El impacto de igualar PL1 y PL2 en el rendimiento
Configurar ambos valores al mismo nivel es una práctica común en el overclocking o el ajuste de rendimiento. Si se establece, por ejemplo, que PL1 = PL2 = 125W, se elimina la caída de frecuencia tras la expiración de Tau. El procesador puede mantener la potencia máxima de forma indefinida, siempre que la temperatura lo permita.
Sin embargo, forzar valores bajos e iguales (como 50W) no aumenta la velocidad, sino que limita la CPU a un estado de bajo consumo constante. Esto es útil en equipos con refrigeración insuficiente o en servidores donde se busca una eficiencia energética extrema sacrificando la potencia punta.
Gestión térmica y el fenómeno del Power Limit Throttling
El hardware no solo responde a los límites programados en la BIOS, sino también a la realidad física del calor. Cuando el procesador alcanza su temperatura máxima operativa, conocida como Tjunction, el sistema ignora los valores de PL1 y PL2 para reducir el voltaje y la frecuencia.
Este proceso es el Power Limit Throttling. A diferencia de los límites de potencia, que son restricciones eléctricas preventivas, el throttling térmico es una medida de emergencia. Si el PL2 es demasiado alto para el disipador instalado, el CPU entrará en throttling mucho antes de que expire el tiempo de Tau.
PL1/PL2 frente a los límites TDP tradicionales
Antiguamente, el rendimiento se medía mediante el TDP (Thermal Design Power). El TDP era una cifra fija que indicaba la cantidad de calor que el disipador debía ser capaz de evacuar en condiciones nominales. Era un valor estático que no reflejaba el comportamiento real del silicio bajo carga.
El sistema de PL1 y PL2 es una evolución dinámica. Mientras que el TDP era una sugerencia de refrigeración, los Power Limits son instrucciones eléctricas estrictas que el procesador obedece en tiempo real. El TDP se ha convertido, en la práctica, en el valor por defecto del PL1 en muchos fabricantes.
Ajustes recomendados según el escenario de uso

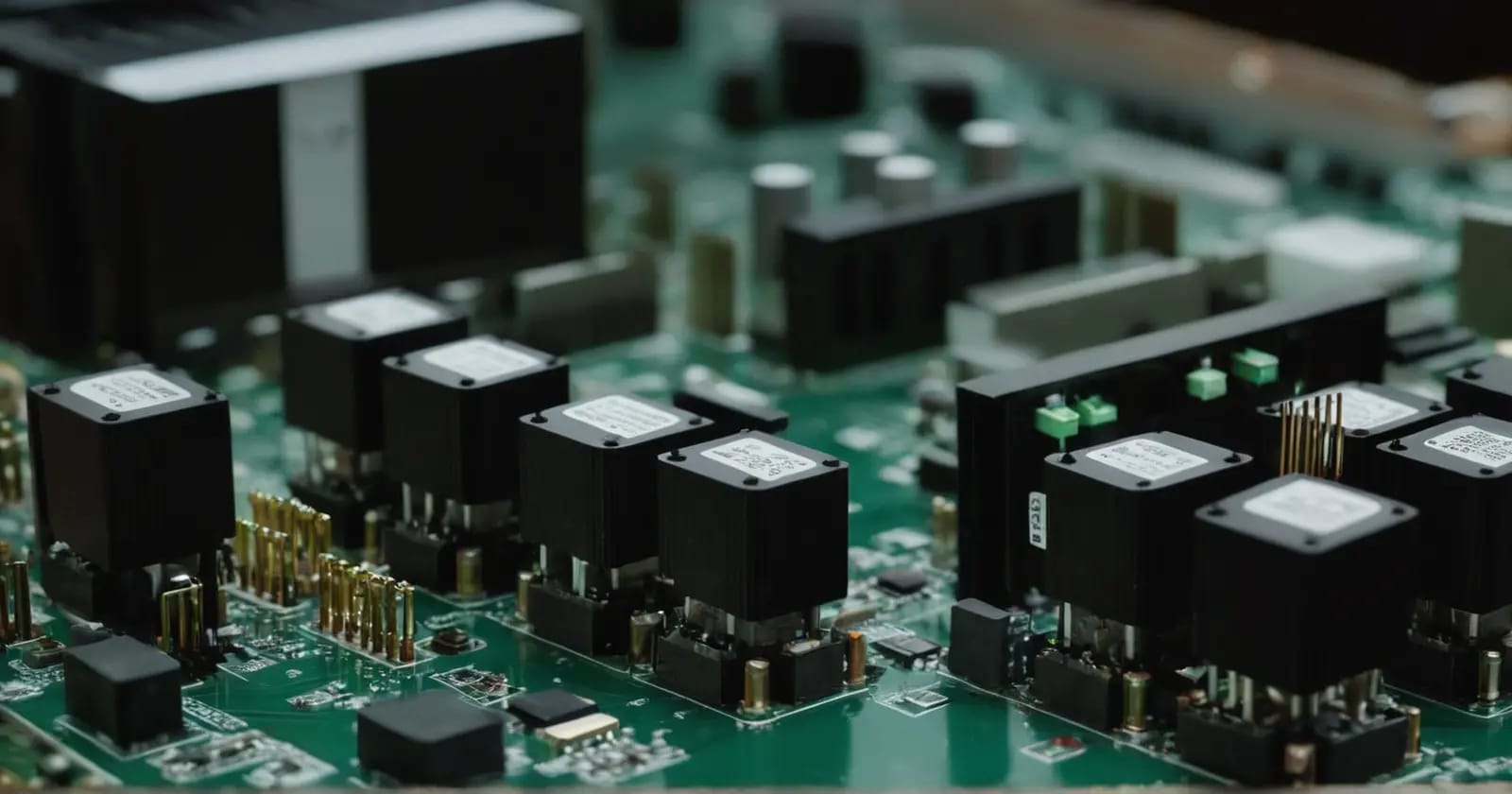

La configuración de estos límites depende directamente de la capacidad de las VRM (Voltage Regulator Modules) de la placa base y del sistema de enfriamiento.
- Uso de oficina/Multimedia: Mantener los valores de fábrica suele ser lo más eficiente.
- Gaming intensivo: Se puede elevar el PL1 para igualarlo al PL2, evitando caídas de FPS en sesiones largas.
- Renderizado y Productividad: Es fundamental un PL1 alto y un disipador de líquido para evitar que el rendimiento decaiga tras los primeros segundos de trabajo.
- Sistemas SFF (Small Form Factor): Reducir el PL2 puede evitar que el sistema se apague por picos de calor excesivos.
Consultas frecuentes sobre límites de potencia
¿Qué es PL1 PL2?
Son parámetros de control energético donde el PL1 representa la potencia máxima que el procesador puede mantener de forma continua y el PL2 es el límite superior permitido durante ráfagas cortas de trabajo intenso para mejorar la respuesta del sistema.
¿Qué es power limit throttling?
Es la reducción automática de la frecuencia de reloj y el voltaje que ocurre cuando el procesador alcanza el límite de potencia configurado o su temperatura máxima, evitando así daños permanentes en el hardware mediante la disminución del consumo eléctrico.
¿Cómo afectan los valores de PL1 y PL2 a un i7-13700KF?
En procesadores de alto rendimiento como el i7-13700KF, estos límites determinan si el chip puede mantener sus frecuencias turbo en todos los núcleos; si el PL1 es bajo, el procesador bajará su velocidad rápidamente después de unos segundos de carga pesada, reduciendo el rendimiento en tareas multihilo.
