Qué es el chipset de una placa base y cómo gestiona el PC

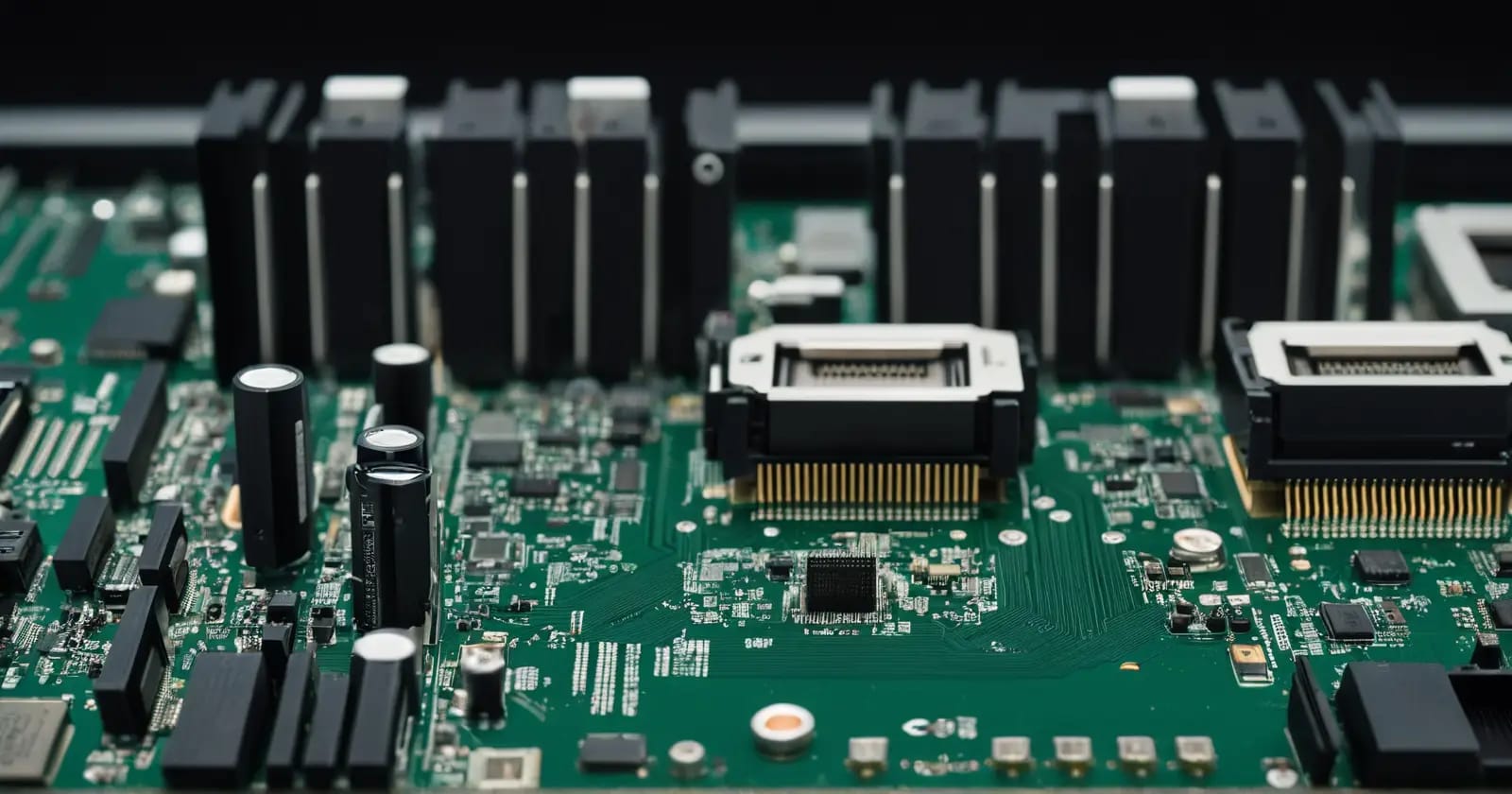

El chipset de la placa base es el conjunto de circuitos integrados soldados al PCB que actúa como el centro de comunicaciones del ordenador. Su función principal es coordinar y dirigir el flujo de datos entre la CPU, la memoria RAM, el almacenamiento y los periféricos.
Este componente define las capacidades reales de un sistema. No basta con tener un procesador potente; el chipset determina cuántos puertos USB soporta la placa, la velocidad de los carriles PCIe y si es posible realizar overclocking.
{inAds}
Arquitectura y evolución del flujo de datos
Antiguamente, el chipset se dividía en dos chips físicos distintos. Esta estructura permitía separar las tareas de alta velocidad de las de baja velocidad.
El Northbridge (Puente Norte)
El Northbridge gestionaba los componentes que requerían la menor latencia posible. Se encargaba de la comunicación directa entre el procesador y la memoria RAM, así como del bus AGP o PCIe para la tarjeta gráfica. Debido a que manejaba los datos más críticos, solía llevar un disipador de calor dedicado.
El Southbridge (Puente Sur)
El Southbridge controlaba los componentes más lentos. Gestionaba los puertos SATA, el audio integrado, la BIOS y los buses de entrada/salida. No se comunicaba directamente con la CPU, sino que enviaba la información al Northbridge para que este la trasladara al procesador.
Integración en el SoC moderno
En las arquitecturas actuales, el Northbridge ha desaparecido como chip independiente. Sus funciones se han integrado directamente en el die del procesador. Esto reduce la latencia y el consumo energético. Ahora, el chipset se reduce a un único chip (similar al antiguo Southbridge) que gestiona los buses secundarios y la conectividad.
Capacidades técnicas que define el chipset
El chipset no procesa datos por sí mismo, sino que establece las reglas de tráfico. Dependiendo del modelo, las especificaciones varían drásticamente.
| Característica | Chipsets Gama Baja (Ej. H610 / A520) | Chipsets Gama Alta (Ej. Z790 / X670) |
|---|---|---|
| Overclocking | Generalmente no soportado | Soporte completo de CPU y RAM |
| Líneas PCIe | Limitadas | Amplias y de alta velocidad |
| Puertos USB | Estándar (USB 3.2 Gen 1) | Avanzados (USB 3.2 Gen 2x2 / USB4) |
| Soporte RAM | Frecuencias limitadas | Soporte para perfiles XMP/EXPO altos |
| Almacenamiento | Pocos puertos M.2 NVMe | Múltiples ranuras Gen 4 o Gen 5 |
Gestión de los buses y carriles PCIe
El chipset actúa como un concentrador de carriles PCI Express. La CPU tiene un número limitado de líneas directas; el chipset expande esta capacidad para permitir que más dispositivos funcionen simultáneamente.
Cuando conectas un disco NVMe a un puerto gestionado por el chipset, los datos deben viajar primero al chipset y luego a la CPU. Esto introduce una latencia mínima comparada con los puertos que van directos al procesador. La gestión eficiente de estos carriles evita los cuellos de botella en transferencias de archivos masivas o en el renderizado de video.
Diferencias entre chipsets integrados y arquitectura discreta
Para entender la eficiencia actual, es necesario compararla con el modelo de arquitectura discreta basada en puentes.
En la arquitectura discreta, el flujo de datos era lineal y dependía de tres puntos: CPU $\rightarrow$ Northbridge $\rightarrow$ Southbridge. Esto generaba una mayor distancia física para los electrones y, por ende, una latencia más alta. Además, requería más espacio en la placa base y más energía para alimentar dos chips independientes.
La arquitectura integrada actual utiliza el concepto de PCH (Platform Controller Hub). Al mover el controlador de memoria y el controlador PCIe primario dentro de la CPU, el camino de los datos es casi instantáneo. El PCH se encarga únicamente de los periféricos, optimizando la eficiencia térmica y permitiendo diseños de placas base más compactos como el formato Mini-ITX.
Interacción con la BIOS y el Firmware
El chipset es el encargado de proporcionar la interfaz necesaria para que la BIOS/UEFI pueda comunicarse con el hardware. Durante el proceso de arranque, el chipset ayuda a identificar los componentes conectados y verifica que sean compatibles antes de entregar el control al sistema operativo.
Si el chipset no es compatible con una generación específica de procesadores, el PC no encenderá, aunque el socket físico sea el mismo. Esto sucede porque las instrucciones de comunicación y el voltaje gestionado por el chipset no coinciden con los requerimientos del silicio del procesador.
Dudas comunes sobre el funcionamiento del chipset
¿Qué es el chipset y para qué sirve?
Es el conjunto de circuitos integrados en la placa base que actúa como mediador entre el procesador y el resto de los componentes. Sirve para organizar el tráfico de datos, permitiendo que la CPU se comunique con la memoria, el almacenamiento y los periféricos de forma eficiente y coordinada.
¿Qué función cumple el chipset en una placa base?
Su función principal es determinar la expansión y compatibilidad del sistema. Controla la cantidad de puertos USB disponibles, el número de ranuras para discos SSD, la compatibilidad con ciertas frecuencias de memoria RAM y la posibilidad de modificar las frecuencias del procesador mediante overclocking.
¿Cómo puedo saber cuál es el chipset de mi placa base?
Se puede identificar consultando el manual del fabricante, revisando la caja del producto o utilizando software de diagnóstico como CPU-Z. En la pestaña "Mainboard" de dicha herramienta, aparecerá el modelo exacto del chipset instalado en la placa base.
