Qué es el bus de expansión y cómo amplía el hardware PC
El bus de expansión es la interfaz de comunicación electromecánica situada en la placa base que permite conectar tarjetas periféricas adicionales. Actúa como un puente de datos entre el procesador y componentes externos para añadir funciones que la placa base no incluye de serie.
Este sistema de interconexión es fundamental para la modularidad del ordenador. Permite que un equipo evolucione sin necesidad de sustituir la placa base completa cada vez que se requiere una nueva capacidad técnica.
{inAds}
Arquitectura y funcionamiento del flujo de datos
El bus de expansión no es un componente único, sino un conjunto de líneas eléctricas y protocolos de comunicación. Estas líneas transportan señales digitales entre el chipset y la tarjeta insertada. El flujo se divide principalmente en tres tipos de señales: direcciones, datos y control.
El bus de direcciones indica al sistema dónde se encuentra la información. El bus de datos transporta el contenido real. El bus de control gestiona el tiempo y la prioridad de las transferencias para evitar colisiones de datos.
Dependiendo de su diseño, el bus puede operar de dos formas: - Bus paralelo: Envía múltiples bits de datos simultáneamente a través de varias líneas. Fue el estándar en tecnologías antiguas. - Bus serie: Envía los datos bit a bit a velocidades mucho más altas. Es la base de los estándares modernos.
Tipos de buses y ranuras de expansión predominantes
La evolución del hardware ha llevado a la sustitución de buses lentos por interfaces de alta velocidad. Actualmente, la arquitectura se centra en la eficiencia del ancho de banda.

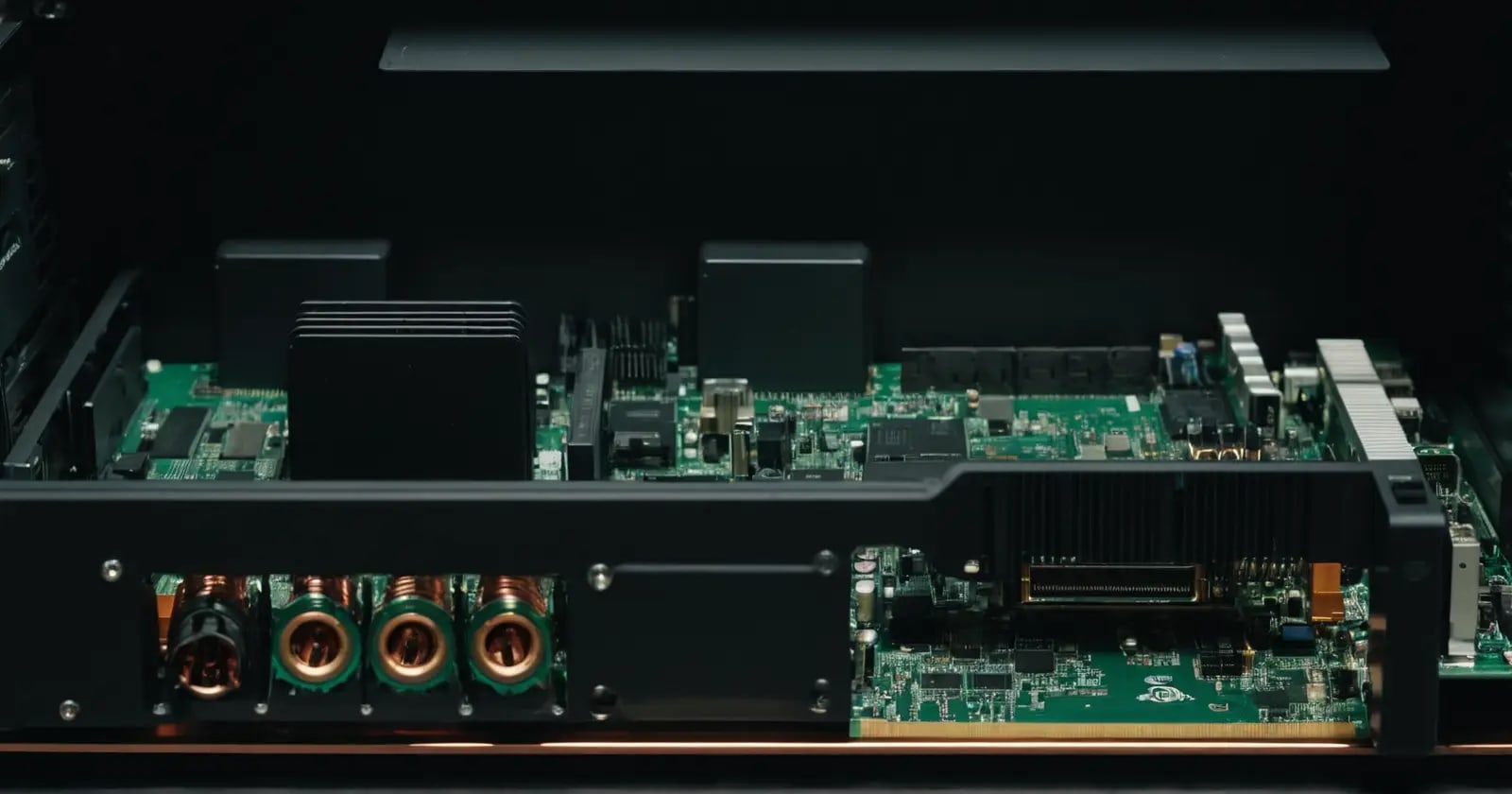

PCIe (Peripheral Component Interconnect Express)
Es el estándar actual. Utiliza una arquitectura de carriles (lanes) independientes. Cada carril consta de dos pares de cables diferenciales, uno para transmitir y otro para recibir. Esto permite que la comunicación sea bidireccional y simultánea.
Existen diferentes tamaños físicos que determinan la cantidad de carriles disponibles: - x1: Utilizado para tarjetas de red o tarjetas de sonido. - x4 / x8: Común en controladoras de almacenamiento NVMe. - x16: Destinado principalmente a tarjetas gráficas por su alta demanda de datos.
Estándares heredados y obsoletos
Antes de la hegemonía del PCIe, existieron otros buses que definieron la computación personal. El ISA (Industry Standard Architecture) fue el pionero, aunque su velocidad era muy limitada. Posteriormente llegó el PCI, que introdujo la configuración automática y mayores frecuencias.
| Estándar | Tipo de Transferencia | Velocidad Relativa | Uso Principal |
|---|---|---|---|
| ISA | Paralelo | Muy Baja | Tarjetas básicas / Modems |
| PCI | Paralelo | Media | Tarjetas de sonido / Red |
| PCIe | Serie | Muy Alta | GPUs / SSDs NVMe |
Capacidades que aporta la expansión al hardware
La utilidad real de estos buses reside en la capacidad de especializar el equipo según la carga de trabajo. Sin estas ranuras, el ordenador sería un sistema cerrado con funciones fijas.
El uso de tarjetas de expansión permite integrar: 1. Aceleración gráfica: Mediante la instalación de una GPU dedicada para renderizado 3D o edición de vídeo. 2. Almacenamiento ultra rápido: A través de adaptadores para discos M.2 o controladoras RAID. 3. Conectividad avanzada: Añadiendo puertos Thunderbolt o tarjetas de red de 10 Gbps. 4. Procesamiento especializado: Como las tarjetas de captura de vídeo o aceleradores de inteligencia artificial.
Diferencias entre bus de expansión y bus del sistema
Es común confundir el bus de expansión con el bus del sistema, pero operan en niveles jerárquicos distintos. El bus del sistema (o Front Side Bus en arquitecturas antiguas) es la vía más rápida y directa que conecta el procesador con la memoria RAM y el controlador de memoria.
Mientras que el bus del sistema es una infraestructura crítica y fija, el bus de expansión es una extensión periférica. El bus del sistema maneja la ejecución inmediata de instrucciones, mientras que el de expansión gestiona la entrada y salida de datos de componentes externos. El rendimiento del bus de expansión depende directamente de cómo el chipset gestione el tráfico proveniente del procesador.
Consideraciones técnicas sobre compatibilidad y cuellos de botella
La compatibilidad de un bus de expansión no depende solo del tamaño físico de la ranura, sino de la versión del protocolo. El PCI Express es retrocompatible, lo que significa que una tarjeta PCIe 3.0 puede funcionar en una ranura PCIe 4.0, aunque limitada a la velocidad de la versión más antigua.
Un fenómeno crítico es el cuello de botella. Esto ocurre cuando la velocidad de transferencia del bus es inferior a la capacidad de procesamiento de la tarjeta insertada. Por ejemplo, instalar una tarjeta gráfica de última generación en una ranura x4 en lugar de x16 puede reducir el rendimiento en juegos o aplicaciones profesionales debido a la restricción del flujo de datos.
Además, influye el ancho de banda compartido. En algunas placas base, el uso de ciertas ranuras de expansión puede desactivar otros puertos SATA o ranuras M.2, ya que comparten las mismas líneas de comunicación del procesador.
Dudas comunes sobre las conexiones de expansión
¿Se puede conectar una tarjeta en una ranura de distinto tamaño?
Depende del diseño de la ranura; generalmente, una tarjeta pequeña como una PCIe x1 puede encajar y funcionar en una ranura x16 sin problemas. Sin embargo, una tarjeta x16 no puede insertarse físicamente en una ranura x1 a menos que la ranura sea "abierta" en el extremo, aunque el rendimiento se verá drásticamente reducido.
¿Cuál es la diferencia entre una ranura de expansión y un puerto de expansión?
La ranura de expansión es el zócalo interno soldado a la placa base donde se insertan las tarjetas. El puerto de expansión suele referirse a las conexiones externas, como el USB, que permiten añadir periféricos sin abrir el chasis del ordenador, aunque ambos sirven para ampliar la funcionalidad del sistema.
¿Cómo influye la versión de PCIe en el rendimiento del hardware?
Cada nueva generación de PCIe suele duplicar el ancho de banda de la anterior. Una versión 4.0 ofrece el doble de tasa de transferencia que una 3.0, lo cual es crítico para componentes que mueven grandes volúmenes de datos, como los discos SSD NVMe de alta gama, donde la diferencia de velocidad de lectura y escritura es notable.
